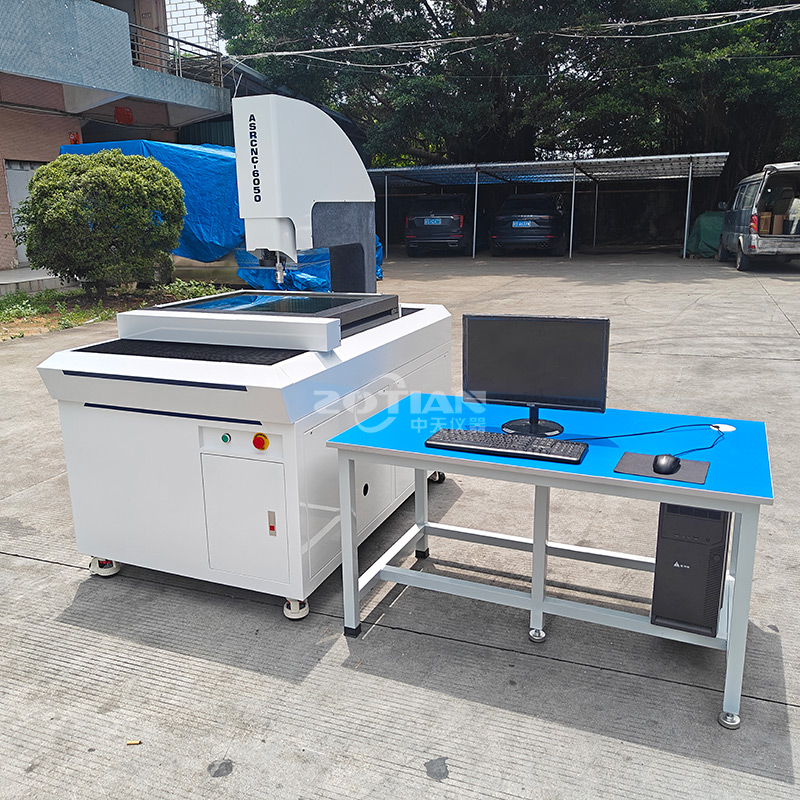

6050全自動型影像測量儀 ，匯集精密機械、測控系統、軟件算法、光學設計、多領域技術。具有高速與精準的特性、可在單一機臺上執行多種功能、大大減少重復購置機臺的花費與使用空間的浪費。能效率地檢測各種工件的輪廓和表面形狀及尺寸 、角度和位置。特別適用于光學玻璃、PCB板、菲林、模切保護膜、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業、實現大批量快速精準檢測。

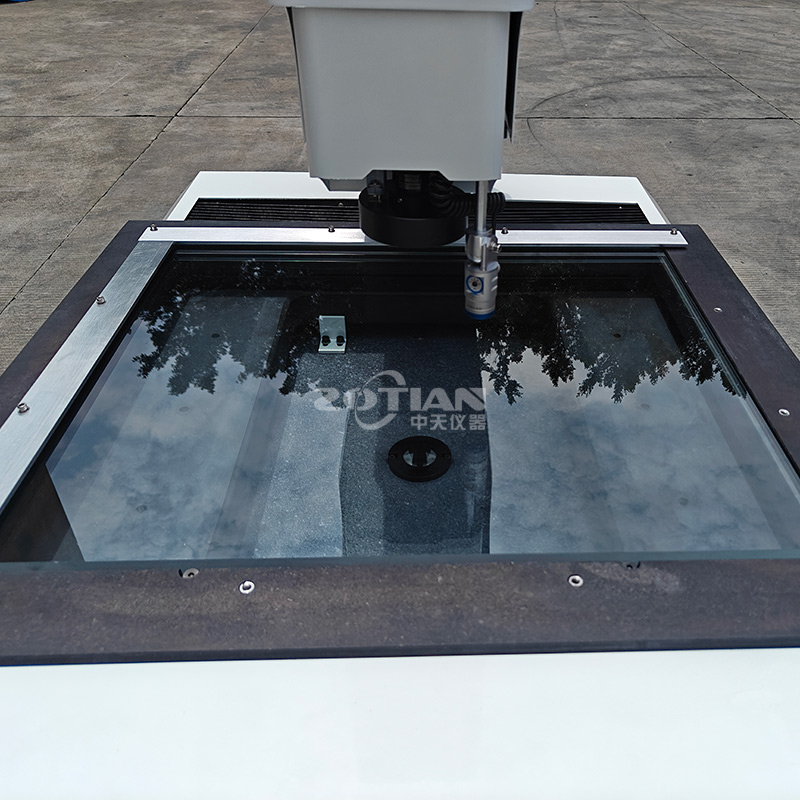

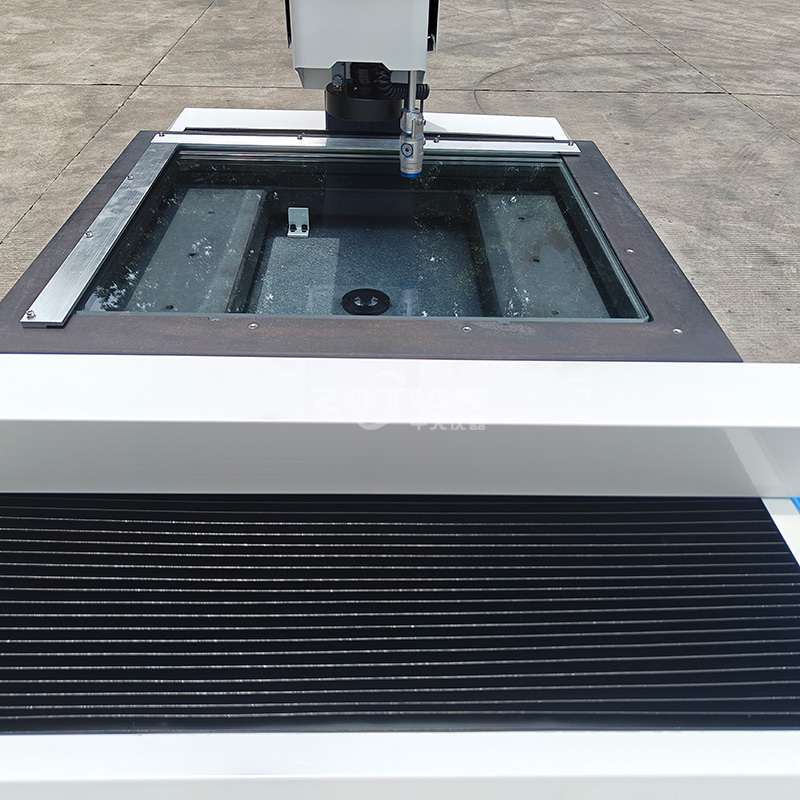

整機采用天然高精密度花崗石，花崗石具有不會變形的特性，保證了機臺的精度長期穩定性；全新的造型設計，外觀整潔、美觀、大方；
XYZ三軸采用高性能伺服馬達全閉環控制，高速無間隙，靈敏可靠，定位精準，運動精度高；高精度導軌和臺灣TBI滾珠絲桿 ，確保運動系統精度和穩定性；
全鼠標操作，簡單易用，可選搖桿操作更加輕便；

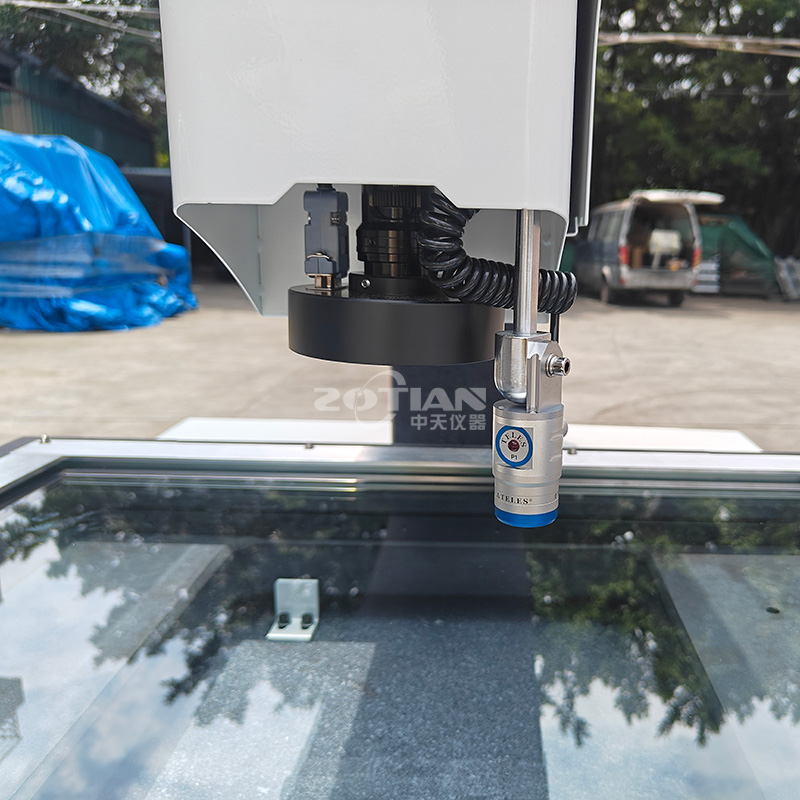

底光和表面光采用可程控LED冷光源，避免一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形；采用750TVL高清晰工業彩色CCD，保證擁有高品質的測量畫面以及清晰的觀察
采用定格定倍鏡頭，大大提高了工作效率及測量精度，影像放大30X--200X；高精度光柵尺，確保系統的定位精度和測量精度，光柵解析度為0.001mm
全自動測量軟件，功能強大，操作簡單。
影像測量儀圣筜碮芫鑓?癐疁塏請?虀鑓?癐埤圍鈶碨鑓?癐埤2. 5鈶碨鑓?癐，適用于以二維測量 為目的的一切應用領域 ，機械、電子、儀表、五金、塑膠等行業廣泛使用 。這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料 、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、 印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表 、螺絲、 彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承 、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板） 等 。
| 型號 | ZOT-6050CNC |
| X-Y測量行程 | 600x500mm |
| Z軸行程 | 有效行程200mm，（可定做定做其他行程） |
| 測量精度 | 3+L/200um |
| 重復性 | 3um |
| 光柵尺 | 封閉式光學尺 ，光學分辨率X 、Y 、Z軸0.001mm |
| CCD相機 | 高清彩色CCD數字相機 |
| 光學鏡頭 | 0.7x-4. 5x定格變倍鏡頭 ，總視頻放大倍數為30x-230x |
| 照明系統 | 表面光 ：四區八環 LED 冷光源； |
| 底光：程序可控;平行輪廓LED光源 ，程序可控 | |
| 操作方式 | 鼠標操作 ，編程自動檢測 ，可選搖桿操作 |
| 電源 | 110V-220V±10% 50/60Hz |
| 儀器尺寸 | 1680*1450*1800mm |
| 儀器重量 | 450kg |
| 機臺承重量 | 30kg |
| 主機 | 00級天然大理石底座和立柱 | 工作臺 | 00級天然大理石底座和立柱 |
| 儀器臺 | 不銹鋼鈑金定制烤漆 | CCD相機 | 高清彩色CCD相機，索尼芯片 |
| 鏡頭 | 0.7X-4. 5X | 馬達 | 星普伺服電機3套 |
| 光柵尺 | 新天光柵尺三條 | 運動控制 | UWC4000 |
| 導軌 | 精密交叉導軌3套 | 影像卡 | SDK2000 |
| 光學玻璃 | 工作臺玻璃一塊 | 軟件 | 自動測量軟件加密鎖一個 |
| 校準快 | 校準塊定制1塊 | 電腦 | 工控專用測量電腦 |
